Blokové tunely (Multibay) — lodě na společných nohách se žlaby

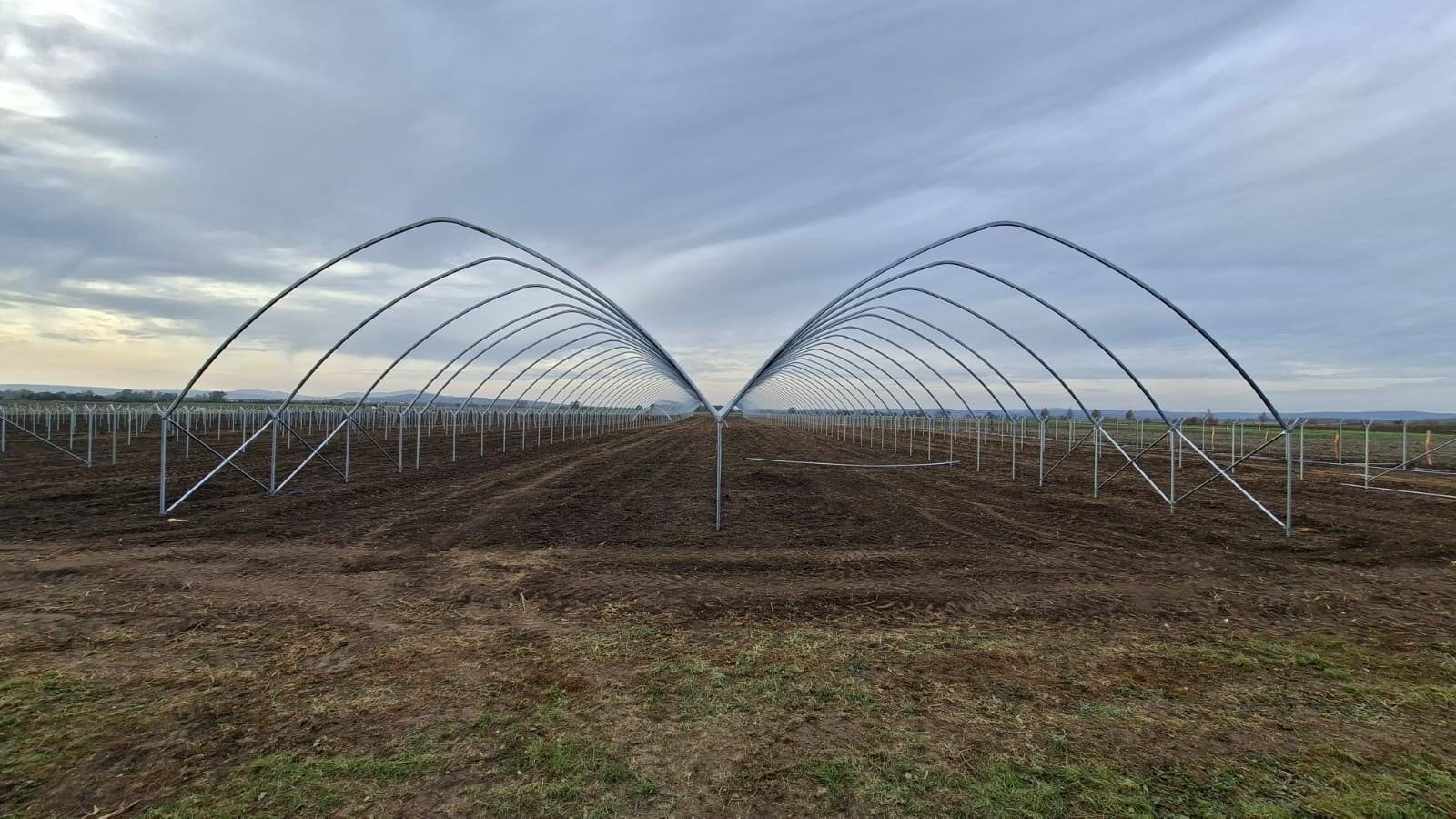

Blokový tunel tvoří několik lodí spojených bok po boku na společných řadách noh typu Y zašroubovaných do země, se žlaby mezi loděmi. V přepočtu na m² vychází levněji než samostatné tunely: od 5,30 €/m² bez DPH.
Bez DPH, ocelová konstrukce s fólií, bez dopravy a montáže. Montáž: od 1,90 €/m² bez DPH.
- Od 5,30 €/m² bez DPH za m², s fólií, bez dopravy a montáže
- 90×50 mm oválná trubka na oblouky (+29 %)
- E370+Z275 ocel noh
- 3 roky záruky na fólii
K čemu slouží blokový tunel
Blokové tunely navrhujeme pro profesionální velkoplošné pěstování, kde rozhoduje pevnost, stabilita a náklady na metr čtvereční. Konstrukce prodlužuje sezonu — od pozdního podzimu přes zimu až po brzké jaro — a žlaby mezi loděmi zachytávají dešťovou vodu, kterou lze znovu využít.
- Nižší náklady na m²
- Společné nohy pro sousední lodě — blokové tunely jsou na stejné ploše levnější než samostatné.
- Oválná trubka
- Oblouky z oválné trubky 80×40 nebo 90×50 mm jsou tužší než z kruhové trubky; 90×50 znamená +29 % pevnosti při podobné ceně.

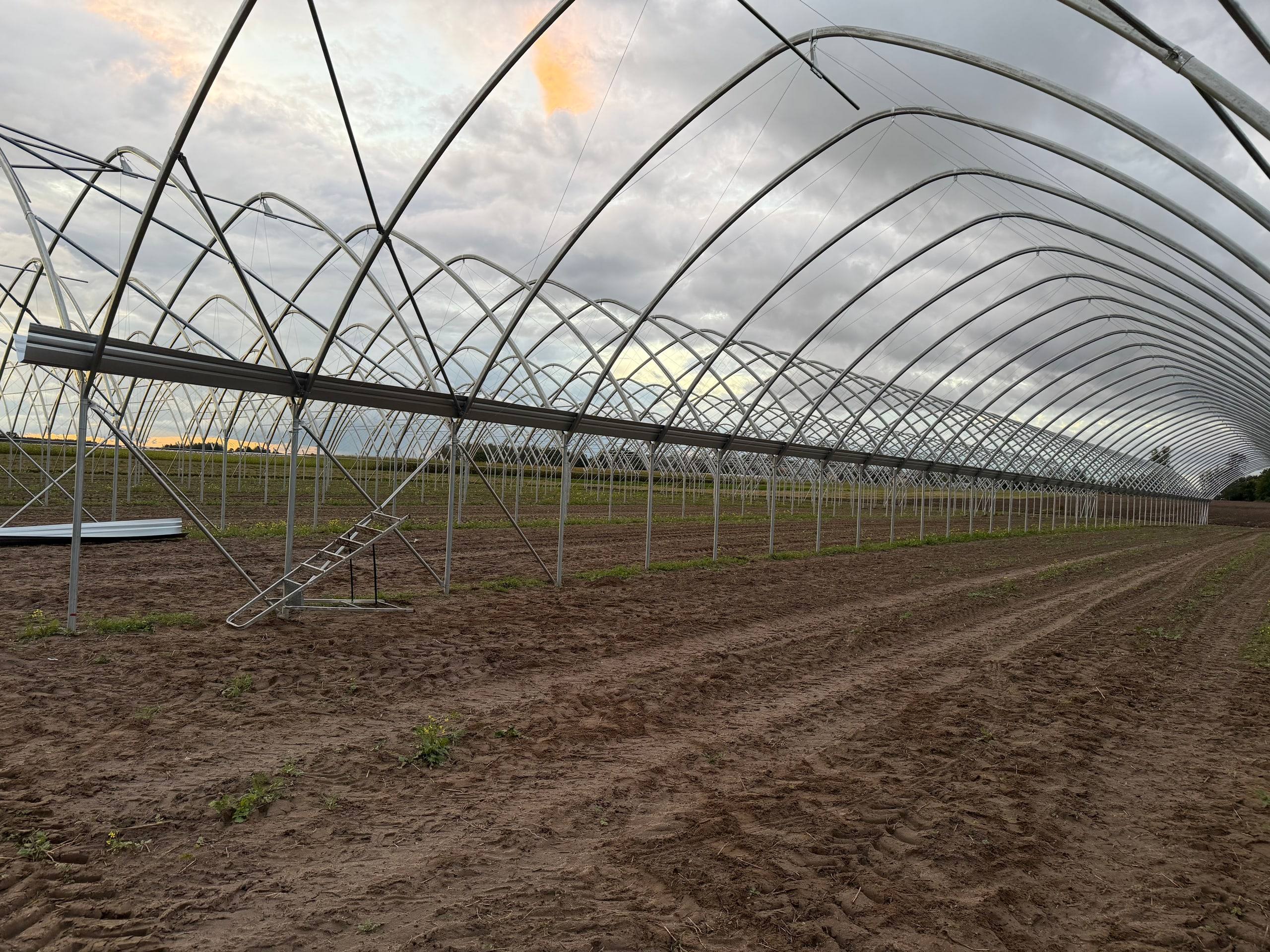

- Žlaby a dešťová voda
- Vestavěný systém žlabů mezi loděmi umožňuje zachytávat dešťovou vodu a znovu ji využít.
- Modulární rozšíření
- Blok lze rozšířit o další lodě, když roste pěstební plocha.
Technická specifikace

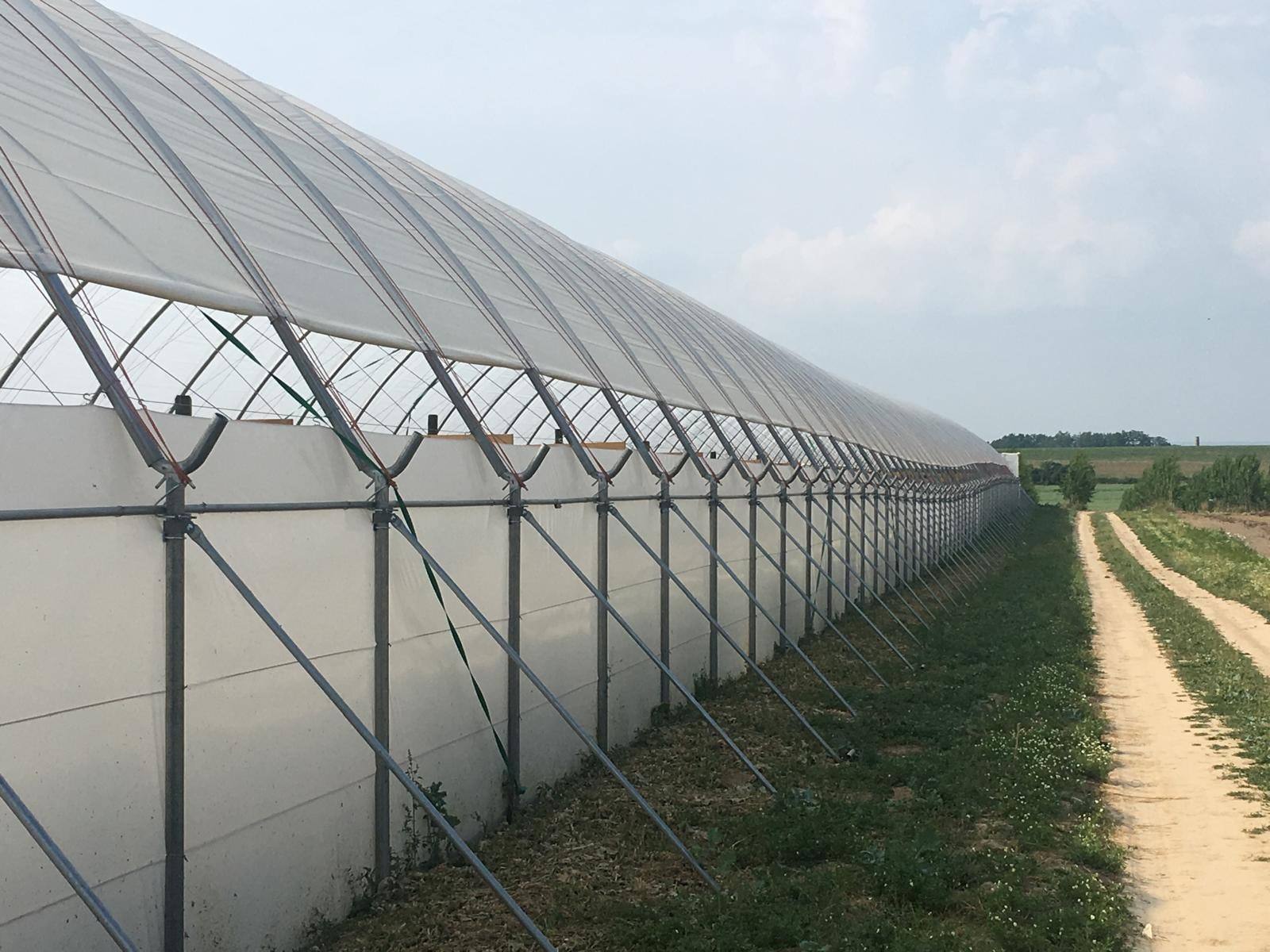

Nohy typu Y

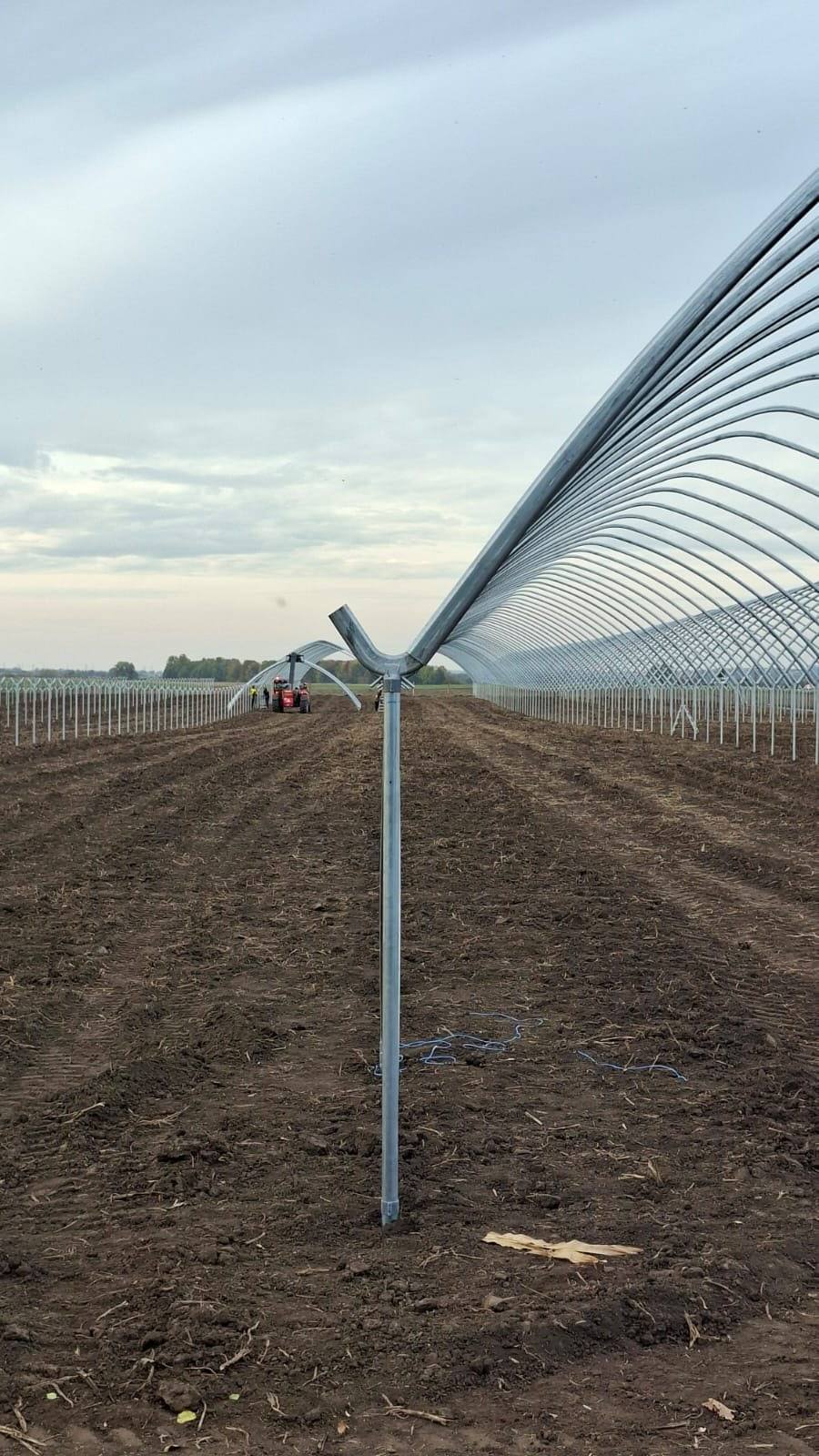

Noha typu Y má nahoře přivařenou spojku pro oblouk ve tvaru písmene Y — pro kruhové i oválné trubky. Nohy zašroubováváme do země, bez základů. Ocel E370+Z275. Noha Ø40 mm pasuje výhradně ke kruhovým obloukům Ø40 mm.
| Průměr nohy | Délka | Pasuje k obloukům |
|---|---|---|
| Ø40 mm | 2,5–3,5 m | pouze kruhovým Ø40 mm |
| Ø50,8 mm | 2,5–3,5 m | kruhovým Ø50,8 a Ø60,3 mm; oválným 80×40 a 90×50 mm |
| Ø60,3 mm | 2,5–3,5 m | kruhovým Ø50,8 a Ø60,3 mm; oválným 80×40 a 90×50 mm |
Trubky na oblouky
Oblouky kruhového nebo gotického tvaru, z oceli S350+Z275.
| Profil | Rozměr | Použití |
|---|---|---|
| kruhová | Ø40 mm | lehké sezonní tunely |
| kruhová | Ø50,8 mm | standard pro zemědělské tunely se střední únosností |
| kruhová | Ø60,3 mm | zesílené celoroční tunely s velkým rozpětím |
| oválná | 80×40 mm | nejoblíbenější řešení — vysoká stabilita při střední hmotnosti |
| oválná | 90×50 mm | +29 % pevnosti při velmi podobné ceně |
Tvar, žlaby, fólie
| Parametr | Hodnota |
|---|---|
| Tvar oblouku | kruhový nebo gotický |
| Šířka lodi | 6–11 m |

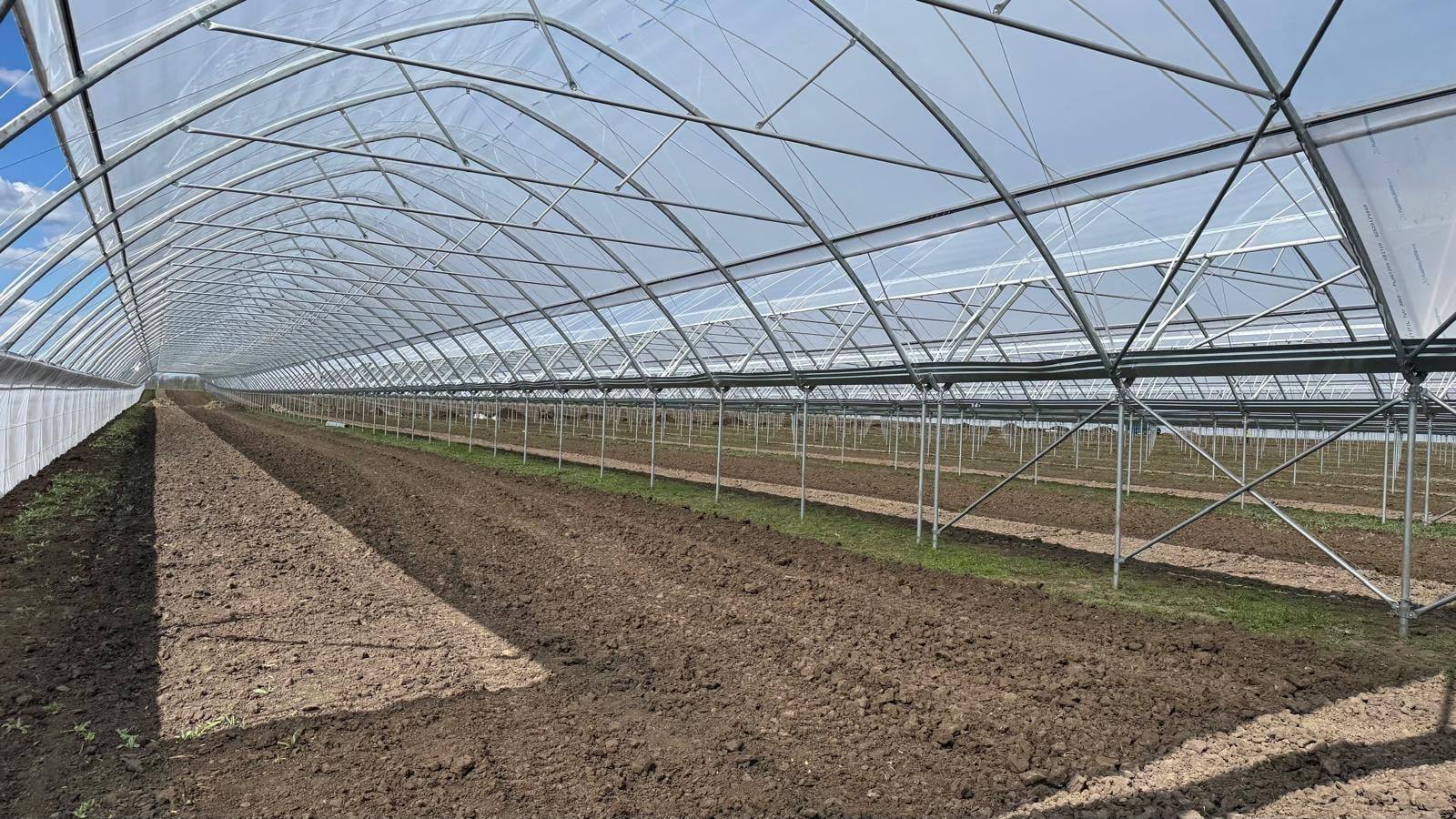

| Žlaby | mezi loděmi, se zachytáváním dešťové vody |
| Fólie | jednovrstvá, 150–200 µm; záruka na fólii 3 roky |
Zpevnění proti větru a sněhu
U blokových tunelů montujeme lanka lattice ve standardu na každý oblouk. Hřebenová trubka a vodorovné ztužení jsou k dispozici jako volitelná výbava.
Ve standardu
Lanka lattice
Ocelová lanka o průměru 3 mm vedou od nohy k oblouku a uvnitř tunelu tvoří síť jako pavučina.
Drží tunel ve větru a částečně ho odlehčují při sněhu.
Technické parametry: Lanka lattice Materiál ocelové lanko 3 mm Montáž od nohy k oblouku, na každém oblouku Chrání proti větru, částečně sněhu
Volitelně · často volená
Hřebenová trubka
Trubka vede po celé délce tunelu, 20 nebo 40 cm pod vrcholem oblouků.
Vyztužuje tunel shora a nedovolí, aby se oblouky roztahovaly.
Technické parametry: Hřebenová trubka Trubka Ø35×1,5 mm Umístění 20 nebo 40 cm pod vrcholem, po celé délce tunelu Chrání proti roztahování oblouků
Volitelně
Vodorovné ztužení T nebo V
Vodorovná trubka spojuje obě strany oblouku. Spolu s obloukem tvoří příhradovou konstrukci.
Nejvíce zpevňuje tunel proti sněhu.
- T
- svislá trubka od vodorovného ztužení k oblouku
- V
- dvě krátké šikmé vzpěry, vlevo a vpravo, od vodorovného ztužení k oblouku (na obrázku)
Technické parametry: Vodorovné ztužení T nebo V Vodorovné ztužení trubka Ø40×1,5 mm, délka 4–7 m podle šířky lodi Prvky T a V trubka Ø35×1,5 mm Montáž na každém oblouku Chrání proti sněhu
Nejsilnější kombinace u blokových tunelů
Lanka lattice + vodorovné ztužení
Nejlépe ve verzi T nebo V — obě jsou podobně účinné. Lanka drží tunel ve větru a ztužení spolu s obloukem tvoří příhradovou konstrukci, která přenáší zatížení sněhem.
Pevnější ocel za stejnou cenu
Ocelové konstrukce vyrábíme od roku 1995. Parametry uvádíme přímo — stejně jako v nabídce.
E370+Z275
Nohy a kotvy z pevnější oceli
Ocel E370+Z275 je asi o 10 % pevnější než klasická S350+Z275 — a stojí vás stejně.
| Nohy | E370+Z275 |
|---|---|
| Kotvy | E370+Z275 |
| Oblouky | S350+Z275 |
- 90×50 mm
- Oválná trubka na oblouky: o 29 % vyšší pevnost než 80×40 při podobné ceně.
- 100 %
- příslušenství z vlastní výroby: kotvy, objímky, klipy, spojky, uchycení fólie a žlabů.
- ISO
- 9001, 1090 a 3834 — řízení kvality, ocelové konstrukce a svařování.
- 3 roky
- záruky na fólii.
Příslušenství z vlastní výroby
100 % příslušenství vyrábíme v našem závodě — pasuje ke konstrukci a nestandardní zakázky vyřizujeme rychle.
- spojky typu Y
- objímky bez pantu a s pantem
- kovové klipy
- systémy uchycení fólie
- systémy uchycení žlabů

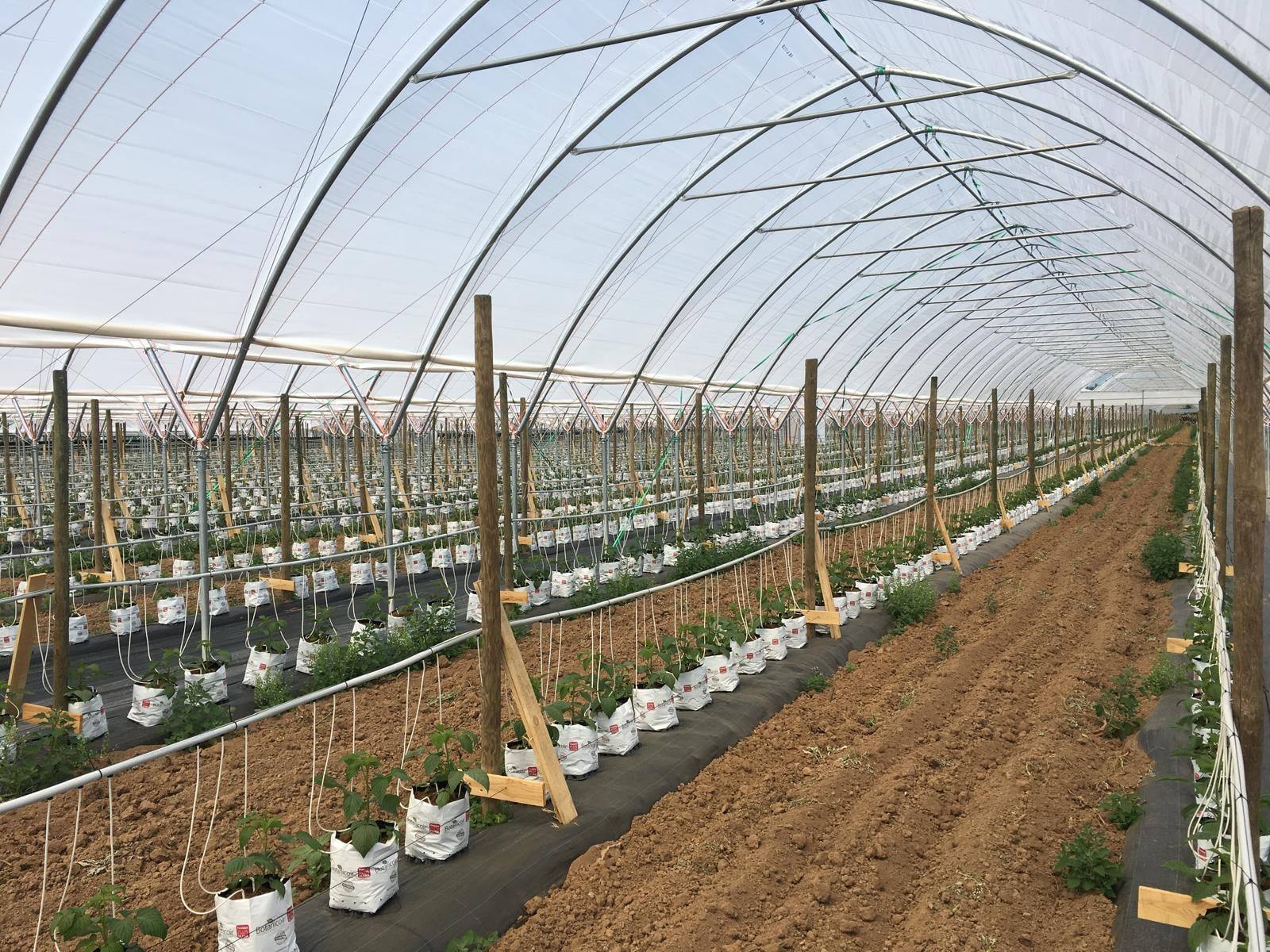

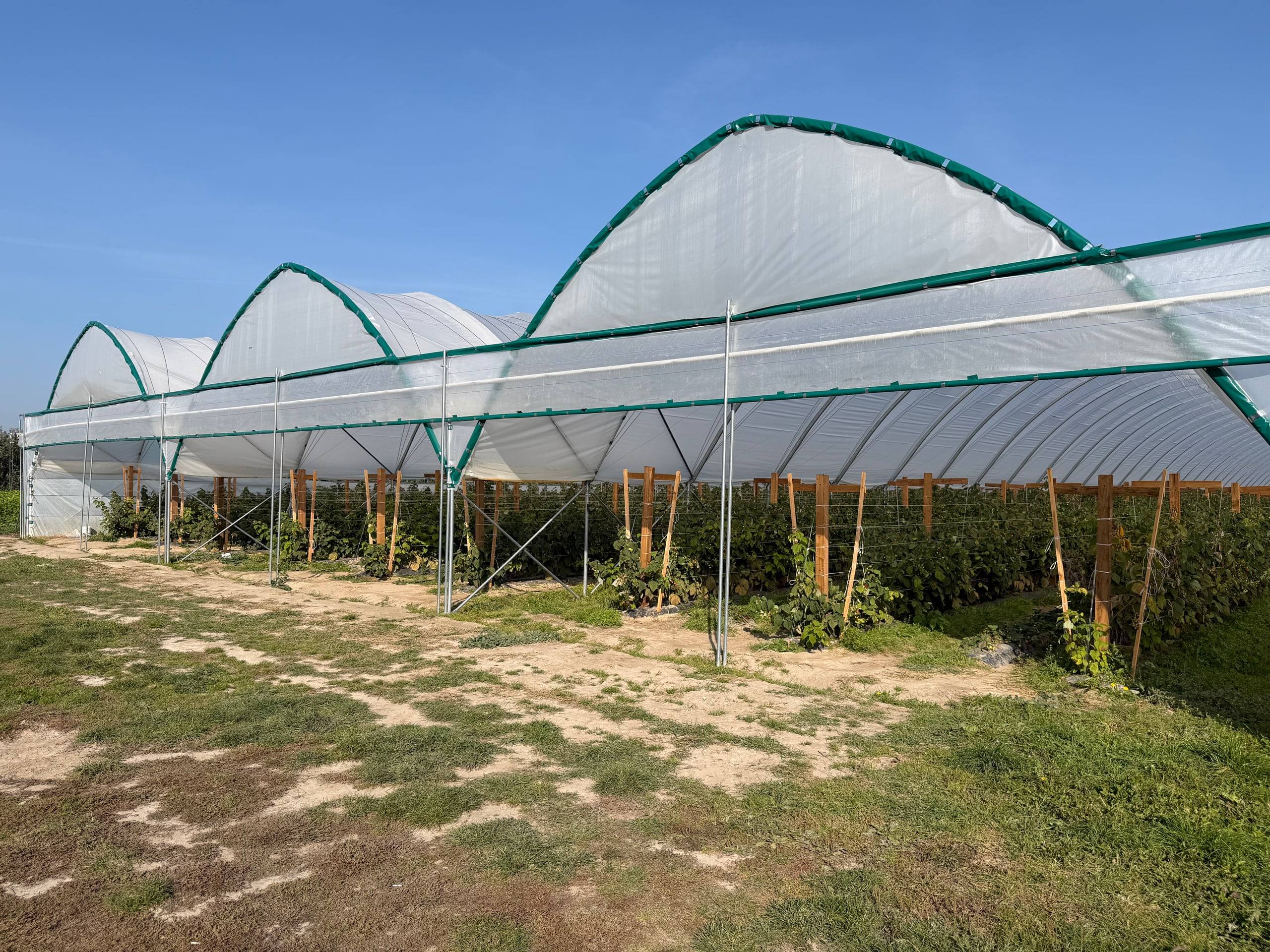

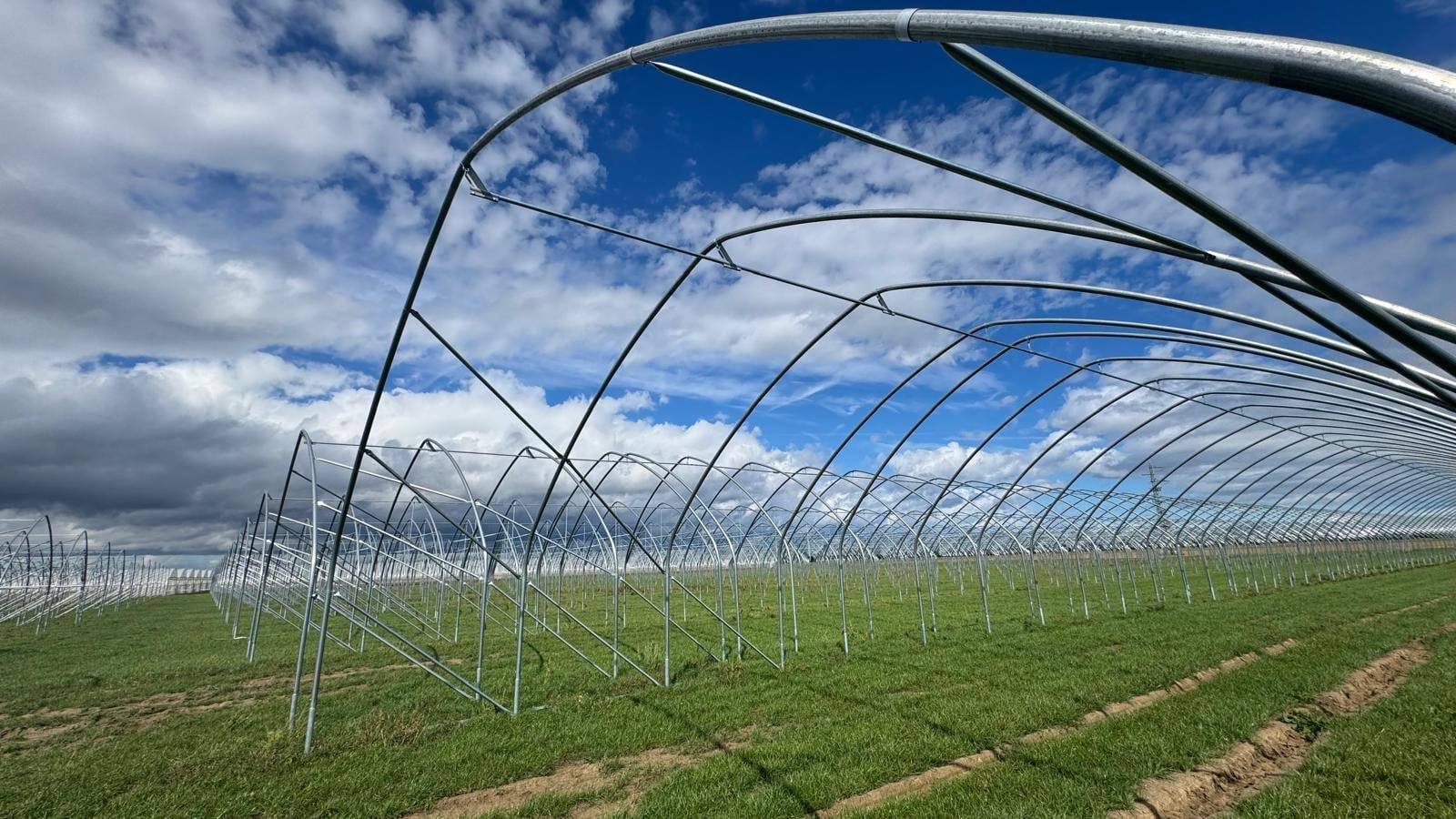

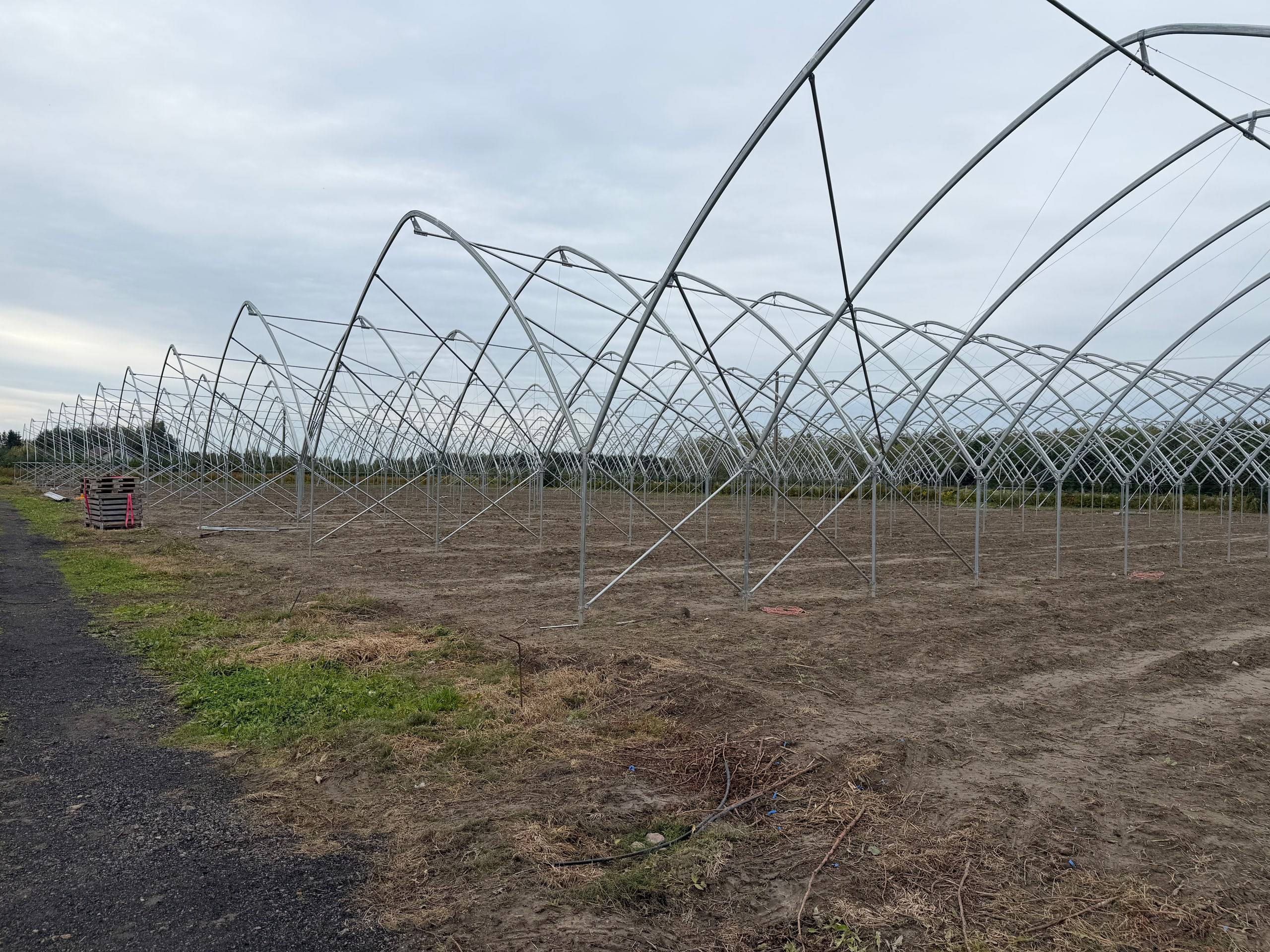

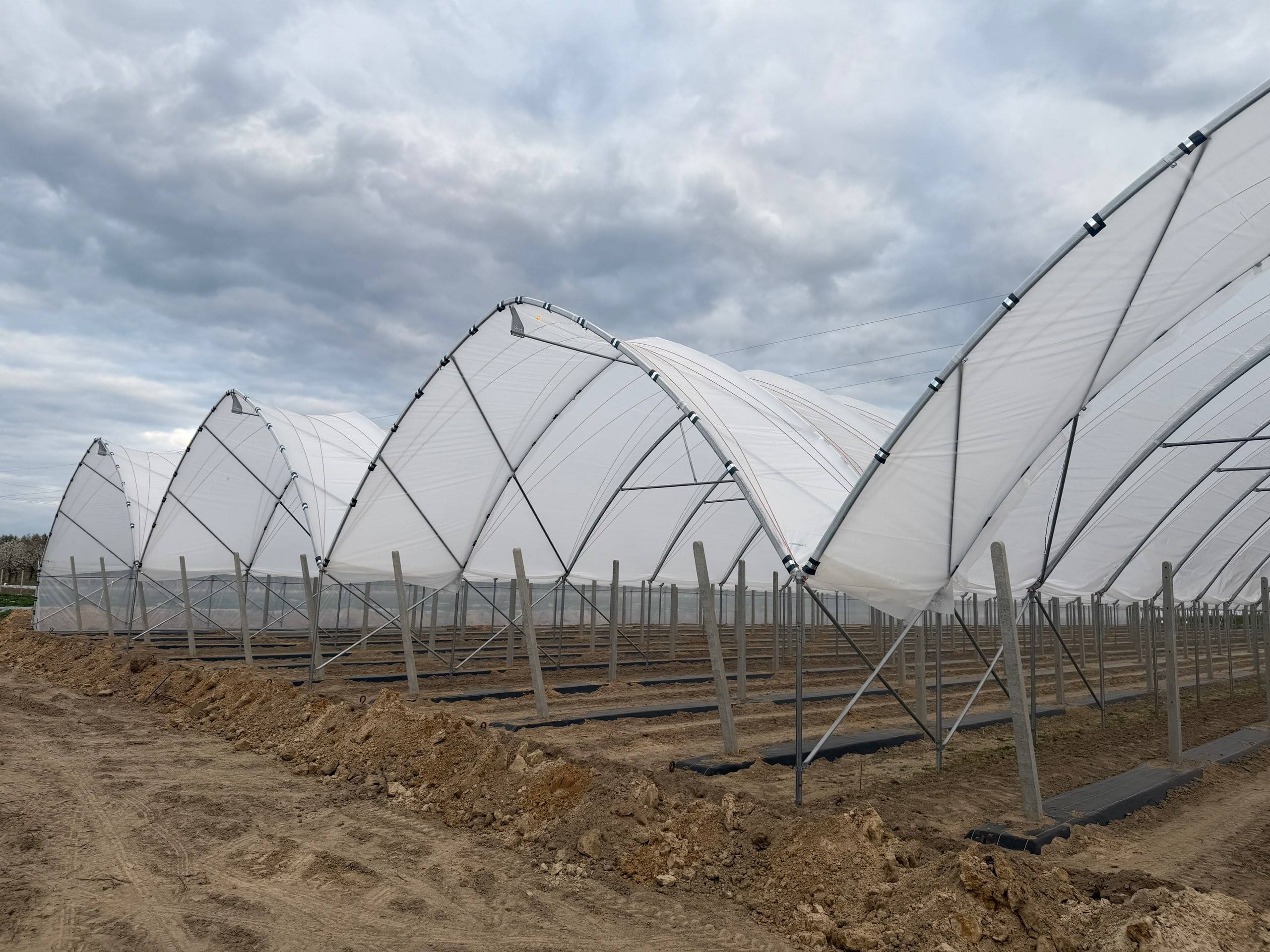

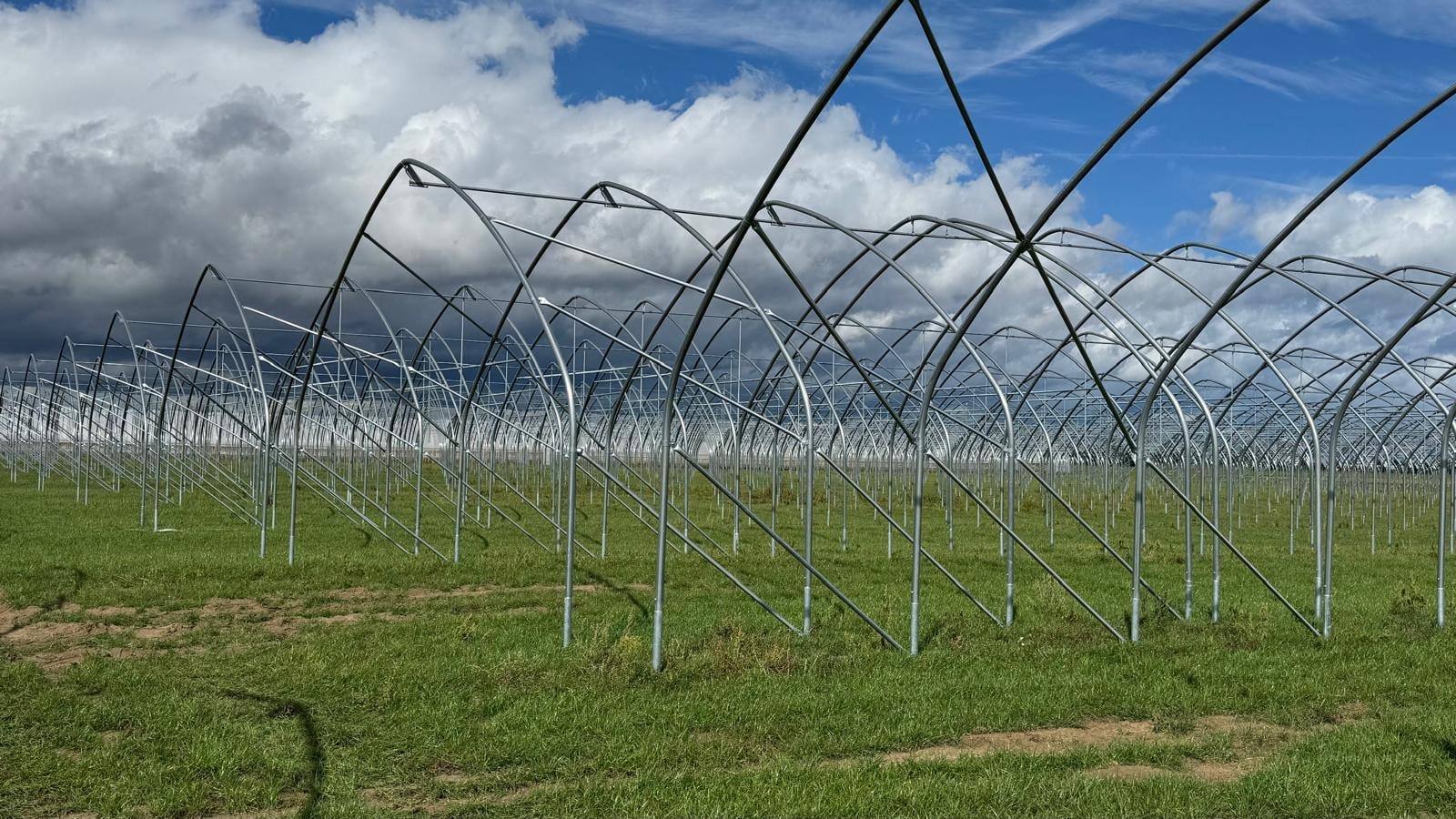

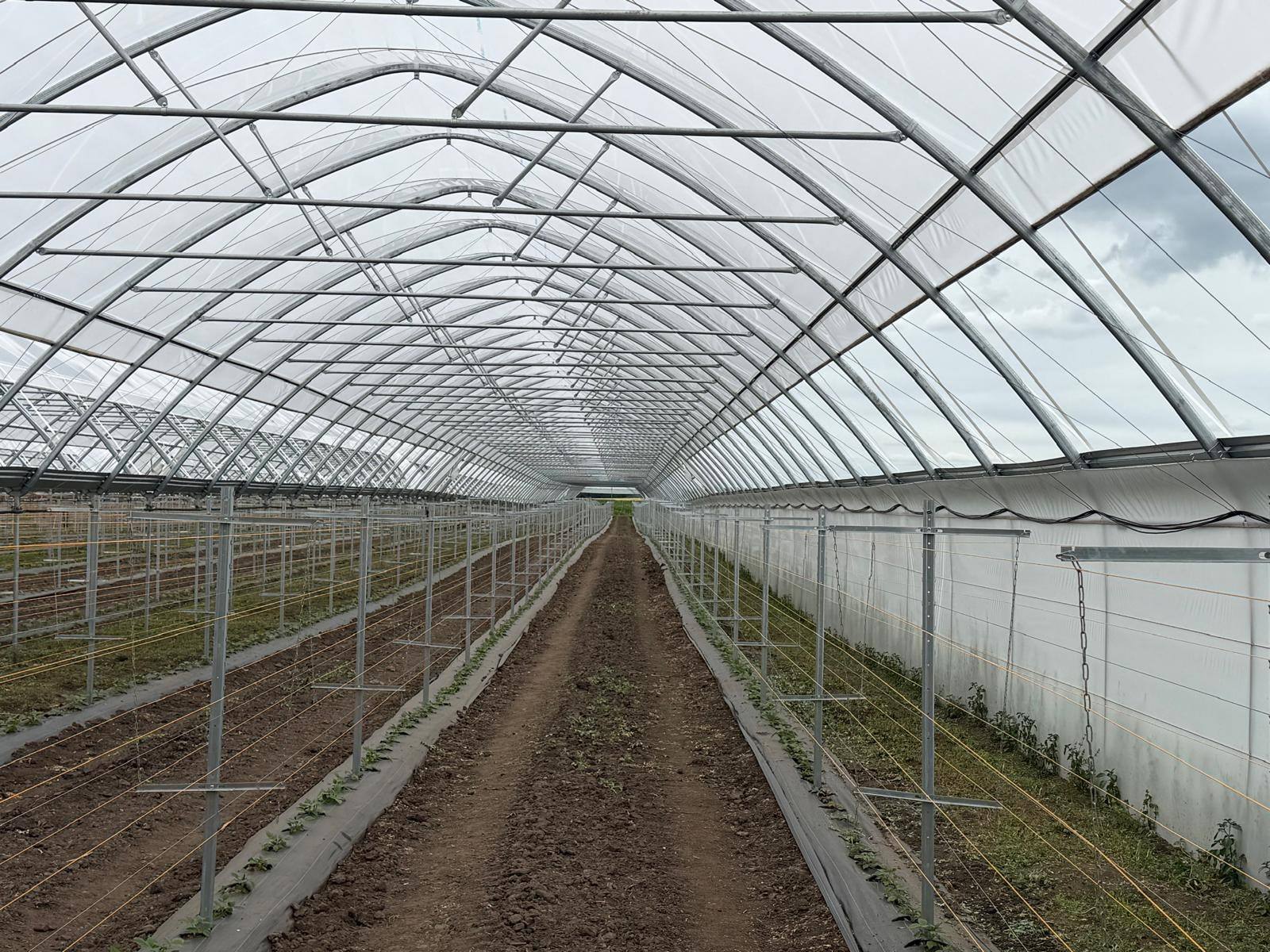

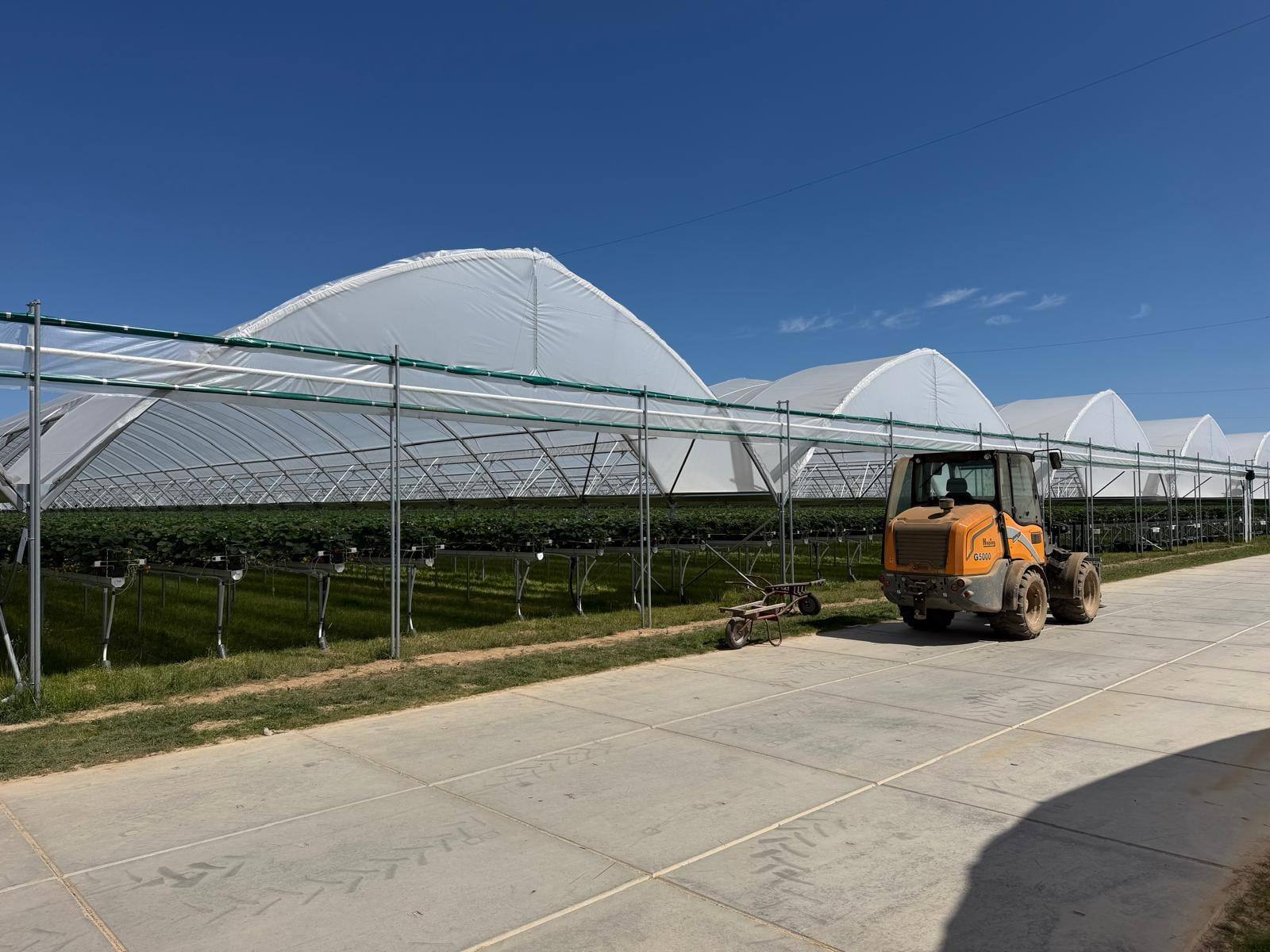

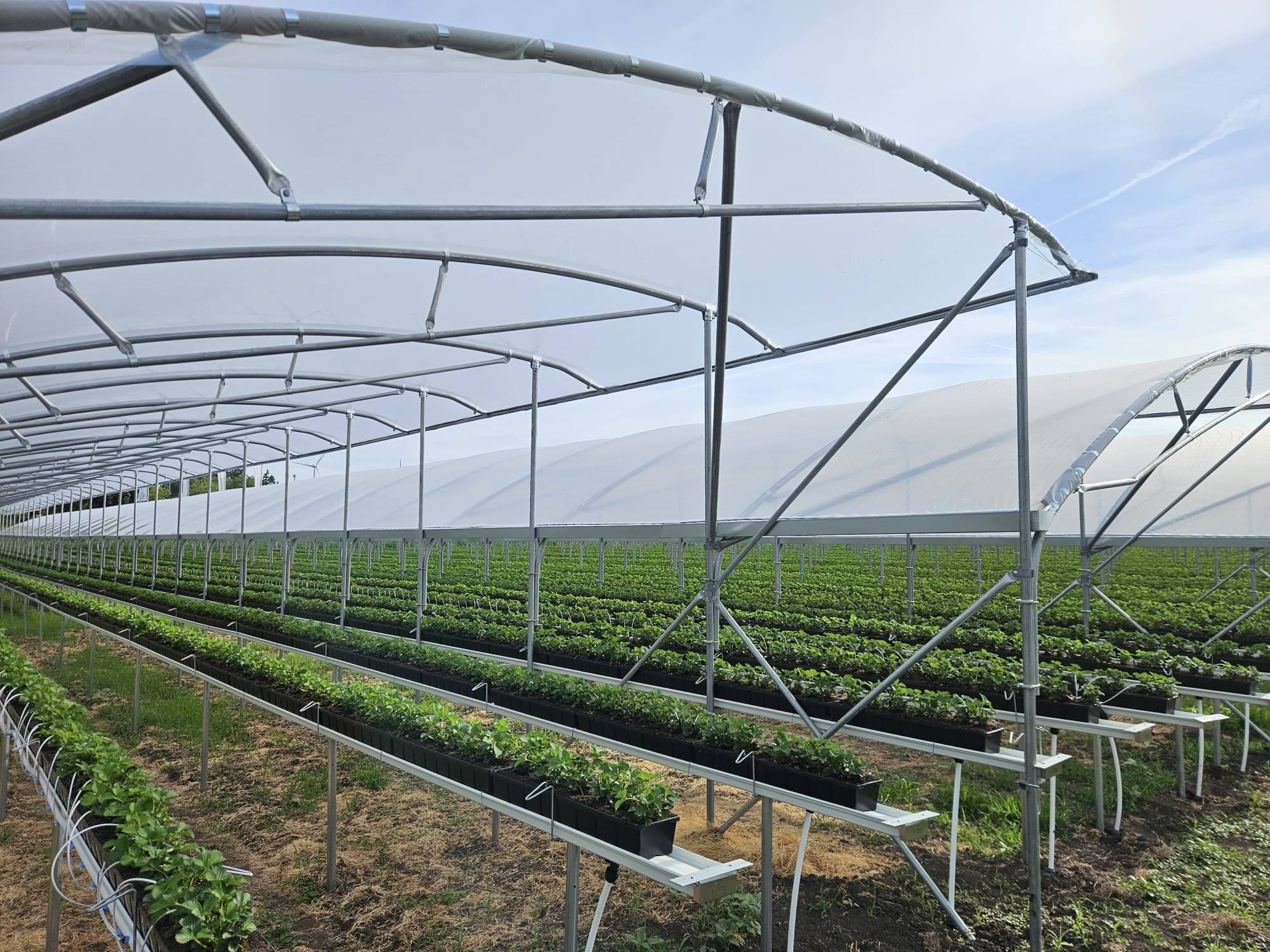

Naše blokové tunely na poli
Samostatný a blokový tunel
| Vlastnost | Samostatné tunely (Solo) | Blokové tunely (Multibay) |
|---|---|---|
| Konstrukce | volně stojící tunel, každý oblouk na vlastních kotvách | lodě spojené bok po boku na společných řadách noh |
| Založení | kotvy zašroubované do země, ocel E370+Z275 | nohy typu Y zašroubované do země, ocel E370+Z275 |
| Oblouky | ocel S350+Z275, kruhový nebo gotický oblouk | ocel S350+Z275, kruhový nebo gotický oblouk |
| Šířka | 6–11 m | 6–11 m na loď |
| Žlaby a dešťová voda | ne | ano, žlaby mezi loděmi |
| Flexibilita | snadná demontáž a přemístění na jiné pole | modulární rozšíření o další lodě |
| Rané pěstování | uvnitř tepleji — vhodnější pro velmi rané pěstování | — |
| Cena konstrukce s fólií | Od 6,40 €/m² bez DPH | Od 5,30 €/m² bez DPH |
Kolik stojí blokový tunel?
Blokové tunely: od 5,30 €/m² bez DPH za ocelovou konstrukci s fólií.
Cena nezahrnuje dopravu ani montáž. Montáž: od 1,90 €/m² bez DPH. Samostatné tunely: od 6,40 €/m² bez DPH.
Ceník a co ovlivňuje cenuod 5,30 €/m²
bez DPH, ocelová konstrukce s fólií, bez dopravy a montáže
Od poptávky po tunel na poli
Poptávka
Zavoláte, napíšete nebo vyplníte konfigurátor: plodina, rozměry pole, termín.
Návštěva na místě
Typ tunelu, šířku lodi, profil trubky a tvar oblouku volíme podle plodiny a podmínek na poli.
Výroba
Konstrukci a příslušenství vyrábíme ve vlastním výrobním závodě v Bralinu (Velkopolské vojvodství) — cca 10 ha tunelů měsíčně.
Dodávka
Zabalené díly přivezeme na pole, trubky se ohýbají přímo na místě u zákazníka. Dopravu naceňujeme zvlášť.
Montáž
Tunely smontujeme kompletně, nebo vašemu týmu pomůže náš montážník. Montáž: od 1,90 €/m² bez DPH.
Nejčastější otázky
Kolik stojí blokový tunel?
Blokové tunely: od 5,30 €/m² bez DPH. Samostatné tunely: od 6,40 €/m² bez DPH. Ocelová konstrukce s fólií, bez dopravy a montáže.
Jakou trubku na oblouky — 80×40, nebo 90×50?
80×40 mm je nejčastěji volená oválná trubka. 90×50 mm má o 29 % vyšší pevnost při velmi podobné ceně — vyplatí se o ní uvažovat tam, kde rozhoduje zatížení větrem a sněhem.
Z jaké oceli jsou nohy a oblouky?
Nohy vyrábíme z oceli E370+Z275 — asi o 10 % pevnější než S350+Z275, za stejnou cenu. Oblouky jsou z oceli S350+Z275.
Zachytává blokový tunel dešťovou vodu?
Ano. Mezi loděmi jsou žlaby, které odvádějí srážkovou vodu — lze ji zachytávat a znovu využít.
Jak zpevnit blokový tunel proti větru a sněhu?
Lanka lattice (ocelová lanka 3 mm od nohy k oblouku) montujeme u blokových tunelů ve standardu na každý oblouk — zpevňují tunel proti větru a částečně proti sněhu. Jako volitelnou výbavu přidáváme hřebenovou trubku Ø35×1,5 mm, která tunel vyztužuje shora, a vodorovné ztužení z trubky Ø40×1,5 mm ve verzi T nebo V, které spolu s obloukem tvoří příhradovou konstrukci a nejvíce zpevňuje tunel proti sněhu. Nejsilnější kombinací jsou lanka lattice a vodorovné ztužení T nebo V.
